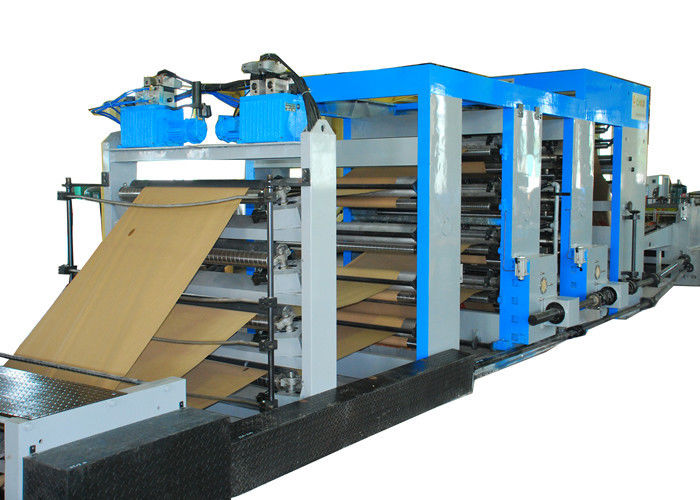

Hoge snelheids Automatische onderst-Gekleefde Document Zak die Machine met Servosysteem maken
- Eigenschappen van onze volledig-automatische document zakproductielijn
- Vlakke & gelijmde bodem met het vullen klep;
- Verschillende types voor cement, chemische producten, voedsel, thee, enz.
- 2-kleur automatische druk
- 2~4 document lagen, met één extra PE/PP-beschikbare film
- 35~50 miljoen zakken/jaar
- De servosysteemcontrole of PLC controleert beschikbaar, geïntegreerd met Foto-elektrisch & Pneumatisch controlesysteem, het elektrosysteem van Siemens
- De volledige technische dienst voor installatie, opleiding en onderhoud
- Volledige oplossing voor fabrieksbouw en materialenaankoop.
- Technische parameters van onze productielijn
ZT9802SD knolmachine
Exploitatievoorwaarde
|
Arbeidstijd
|
22 uren/dag
|
|
Ontwerptemperatuur
|
0~40℃
|
|
Ontwerpvochtigheid
|
MAX. 95%
|
|
Vereist aantal
|
1 eenheid
|
|
Modelnaam
|
ZT9802SD
|
Prestaties
|
Snelheid
|
120 buizen/min (hangt van document kwaliteit, aantal vouw en de vaardigheid van exploitanten af.)
|
|
Buislengte
|
400~1400 mm
|
|
Buisbreedte
|
320~620 mm
|
|
De Lengte van de buisbesnoeiing
|
420~1400mm
|
|
Aantal vouw
|
2~4 document + 1 PP/PE (gelieve te specificeren als u document zak met pp-film nodig hebt)
|
|
Diameter van drukrol
|
ø196~ø312 mm
|
|
Drukbreedte
|
1300 (MAXIMUM) mm
|
|
Document spoelbreedte
|
660~1260 mm
|
|
Document spoeldiameter
|
Max. 1, 300 mm
|
|
Luchtconsumptie
|
1,100L/min
|
|
Hoofdaandrijvingsmotor
|
27kw
|
|
Grootte van gehele reeks
|
35.3m×2.4m×2.7m (L×W×H)
|
|
Totaal gewicht
|
34 T
|
Het samenstellen uit de machine
ZT9802SD knolmachine
|
Naam
|
Hoeveelheid
|
|
2-kleur drukmachine
|
1
|
|
De tribunes van het molenbroodje
|
5
|
|
Document Webgids
|
1
|
|
Het automatische document afwikkelen zich
|
1
|
|
Hulpwebgids
|
1
|
|
Perforatieeenheid
|
1
|
|
Het kruis stapte het lijmen van eenheid
|
1
|
|
Lengtenaad die eenheid lijmen
|
1
|
|
Buizen die eenheid vormen
|
1
|
|
Drijf tearing-off eenheid
|
1
|
|
Levering en tellende eenheid
|
1
|
|
Elektrosysteem
|
1 (Schneider, Frankrijk)
|
|
Lager
|
(NSK, Japan)
|
|
Compressor
|
1
|
|
Servomotoren
|
4
|
De ZT9802SD-knolmachine, die door ons bedrijf op basis van standaard de knolmachine van ZT9804 wordt ontwikkeld, wordt toegevoegd een servobesturingscomponent op elk van de vier belangrijkste processen (druk, perforatie, het lijmen en scheiding), om een closed-loop servobesturingssysteem door PLC, servobesturingsmodule, de belangrijkste motor van de frequentietractie, servomotorgroep te vormen, codeur, kleurencomponenten om ervoor te zorgen dat de scherpe positie van elke drukzakken het kleurenflard van de buis aanpast. Door het aanrakingsscherm, is het gemakkelijk en gevisualiseerd om de specificatie van buis aan te passen.
Wanneer het online druk, ZT01 de drukken van de drukeenheid precies en keurig, is en het moet slechts drukrol en zijn toestel vervangen. Door aanpassing van doorn-gerangschikte messenpositie, ZT07 de scheidingsmachine kan zowel de ladder-scherpe als recht-scherpe buizen snijden. Andere verwante aanpassingen worden in werking gesteld op het aanrakingsscherm, het redden van arbeid en tijd.
Wanneer het geen online druk, naast de bovengenoemde kenmerken is, wanneer meer high-precision drukkwaliteit vereist, kan het druk voltooien door van ander drukmateriaal te gebruiken, producerend buizen in ZT9802SD-Knolmachine, die de specificatie van buizen van ZT9802SD (400mm2000mm) uitbreiden. Te hoeven om geen specificatiewiel te veranderen, worden alle aanpassingen in werking gesteld op het aanrakingsscherm.
ZT9802SD is van toepassing op het veroorzaken van verscheidenheid van document zakken, vooral wanneer in het produceren van zetmeeldocument zakken, de theezakjes, chemische zakken etc., die het frequente specificatie veranderen en high-precision drukkwaliteit vergen, het zijn unieke voordelen kunnen volledig spelen.
